Кавитационные теплогенераторы для отопления и горячего водоснабжения. Насосы вихревые (НВ) (далее - теплогенераторы) являются теплотехническими устройствами для нагревания жидкости при высокоэкономичном использовании электрической энергии.
Теплогенераторы НВ предназначены для обеспечения разнообразных хозяйственных нужд, связанных с потреблением нагретой жидкости:
- отопление и горячее водоснабжение зданий, сооружений, транспортных средств, сушилок, приточной вентиляции и т.п.
- нагревание воды в бассейнах, баках, цистернах;
- использование в системах парообразования и калориферах;
- для отопления временных сооружений и строительных объектов при отсутствии стационарного теплоснабжения;
- нагревание химически активных жидкостей, а также вязких жидкостей при их перекачке;
- использование в качестве мобильного источника тепла при аварийных ситуациях в системах централизованного теплоснабжения.
Теплогенератор обеспечивает:
- минимальные потери энергии в процессе преобразования кинетической энергии вращения в тепловую и доставки потребителю;
- высокую надежность и безопасность в работе в связи с отсутствием токонесущих нагревательных элементов, контактирующих с нагреваемой жидкостью;
- рациональное автоматическое дозирование вырабатываемого количества тепловой энергии, необходимого для поддержания заданной температуры;
- условия эксплуатации, не требующие постоянного присутствия обслуживающего персонала;
- экологическую чистоту.
Теплогенератор изготавливается на любую требуемую мощность, согласно таблице:
|
Параметр |
НВ-5,5 |
НВ-7,5 |
НВ-11 |
НВ-15 |
НВ-18,5 |
НВ-30 |
НВ-55 |
|
Электродвигатель - номинальная мощность, кВт; - напряжение питания, В; - номинальный ток, А |
5,5 220/380 12,5 |
7,5 220/380 12,5 |
11 220/380 12,5 |
15 220/380 12,5 |
18,5 380 12,5 |
30 380 12,5 |
55 380 12,5 |
|
Допускаемое максимальное рабочее давление жидкости в корпусе, кгс/см2 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
Максимальный напор жидкости, создаваемый теплогенератором, кгс/см2 |
0,5 |
0,8 |
1,0 |
1,2 |
1,5 |
1,6 |
2,0 |
|
Максимальный расход жидкости, л/ч |
1 500 |
2 000 |
2 500 |
2 800 |
3 000 |
3 500 |
3 500 |
|
Максимальная температура нагретой жидкости, +°C |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
|
Масса (без жидкости), кг |
38 |
50 |
125 |
145 |
160 |
250 |
400 |
|
Теплопроизводитель-ность, ккал/час |
4 350 |
6 060 |
9 080 |
12 640 |
15 900 |
27 100 |
54 000 |
|
Расчетный обогреваемый объем, м3 (ориентировочно) |
520 |
710 |
1 050 |
1 420 |
1 750 |
2 850 |
5 200 |

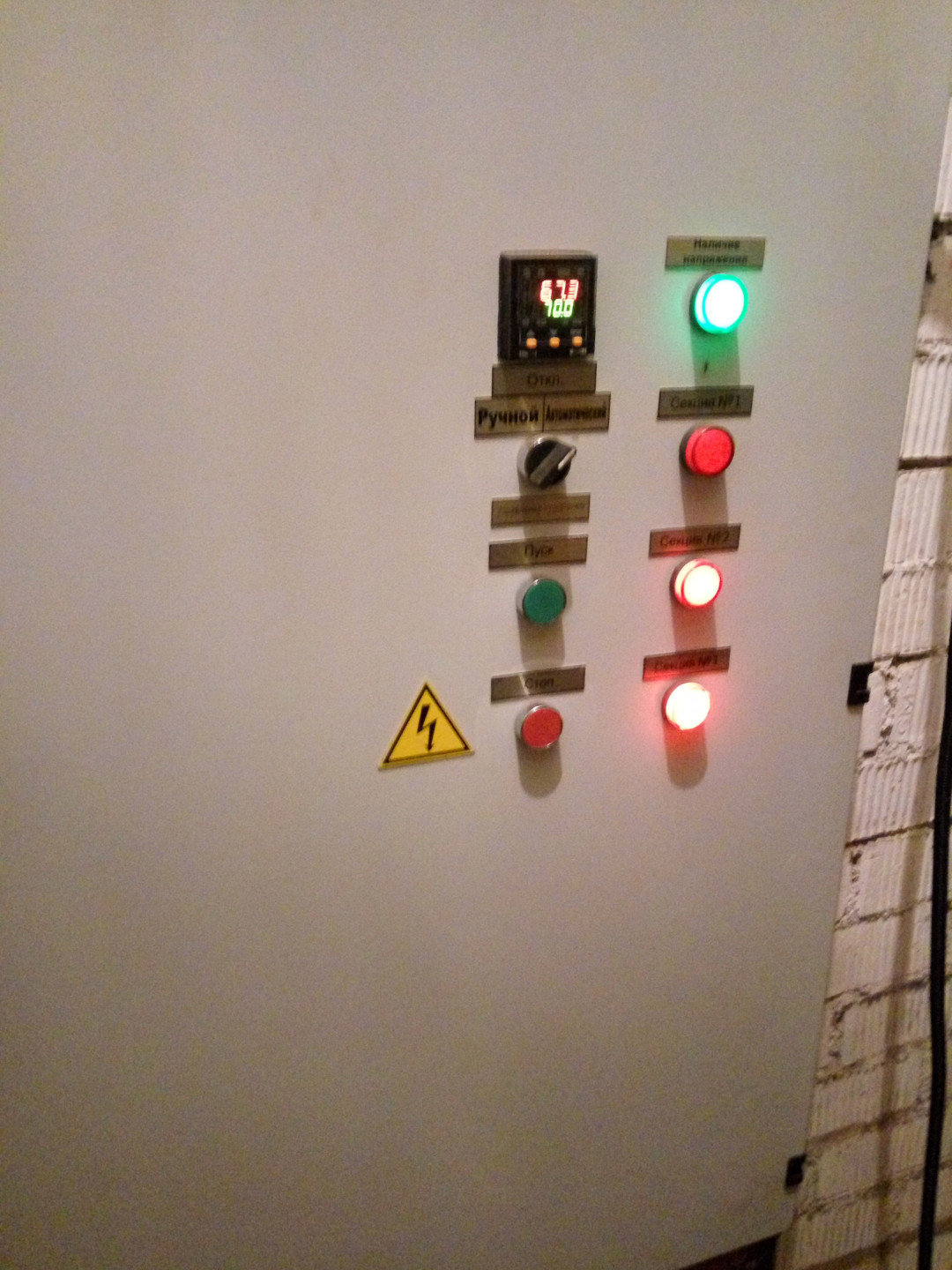

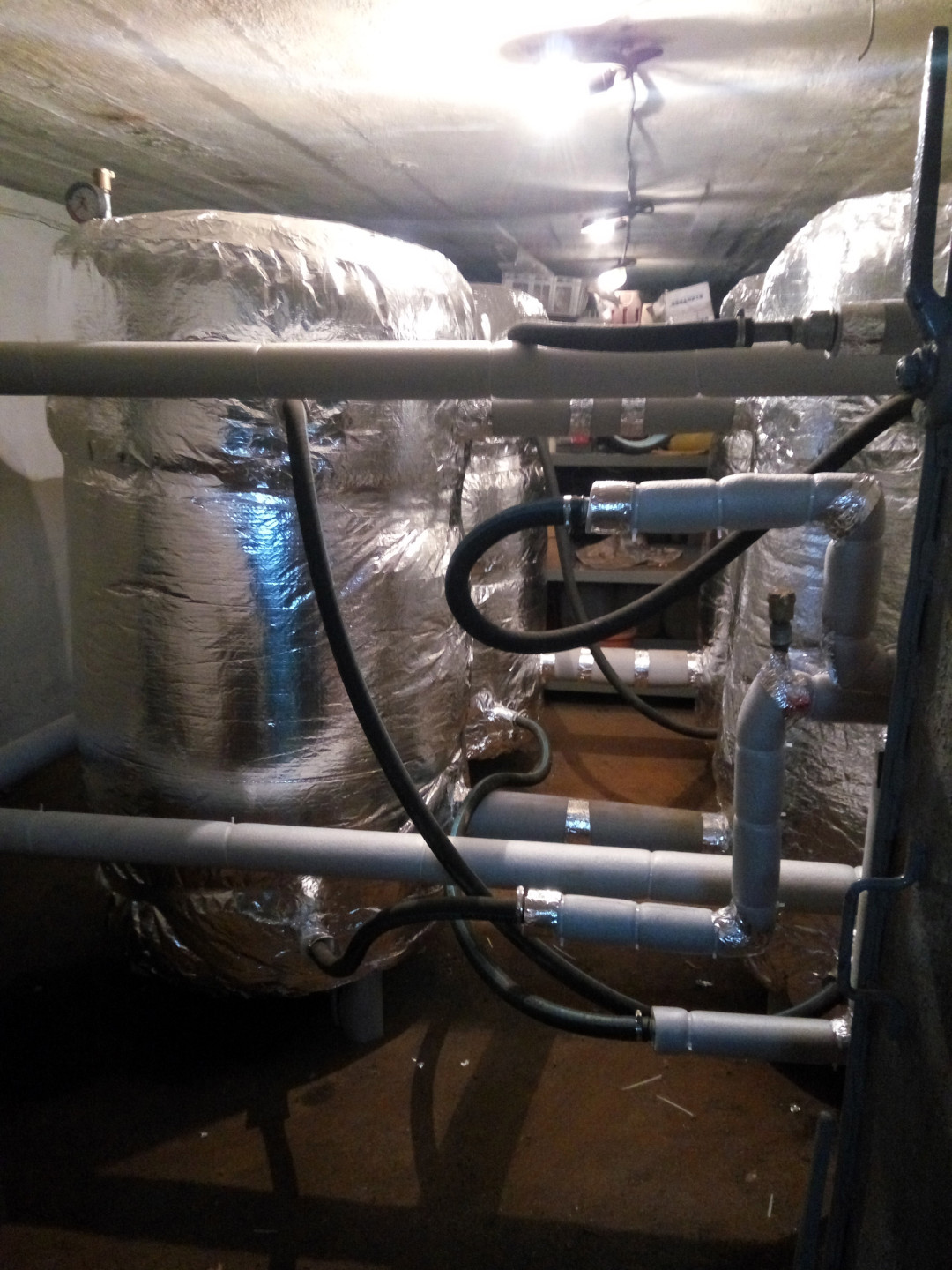

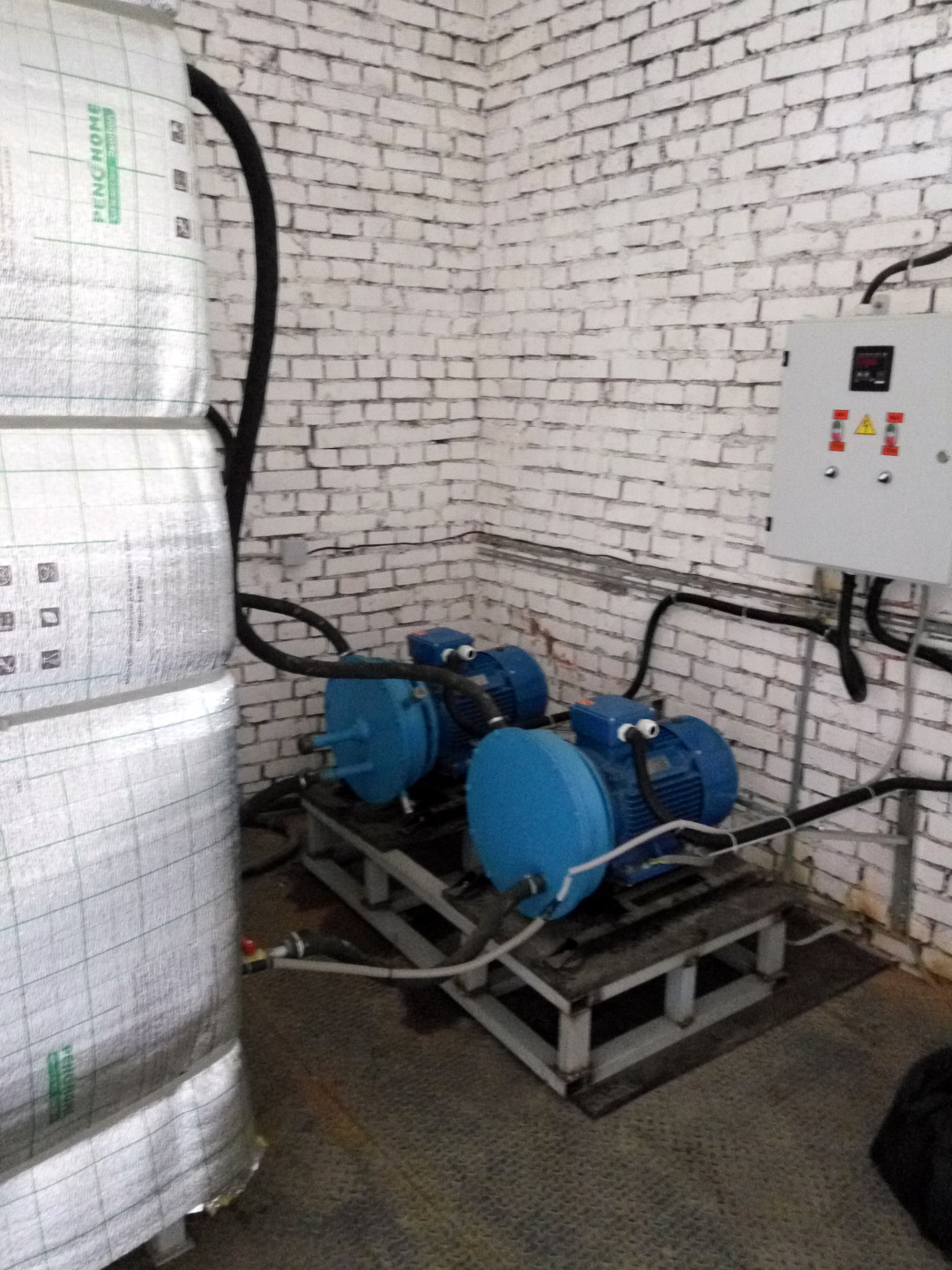

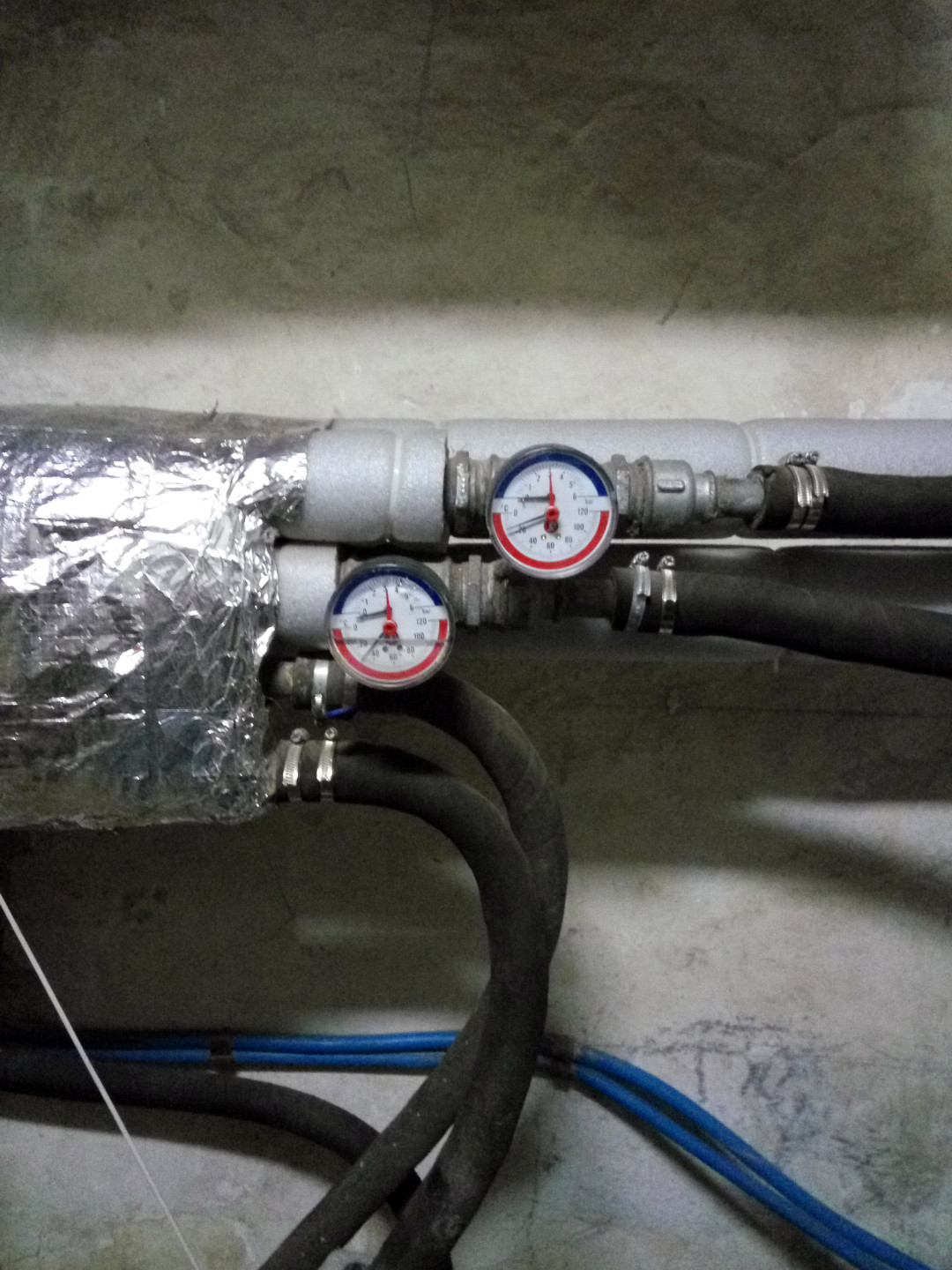

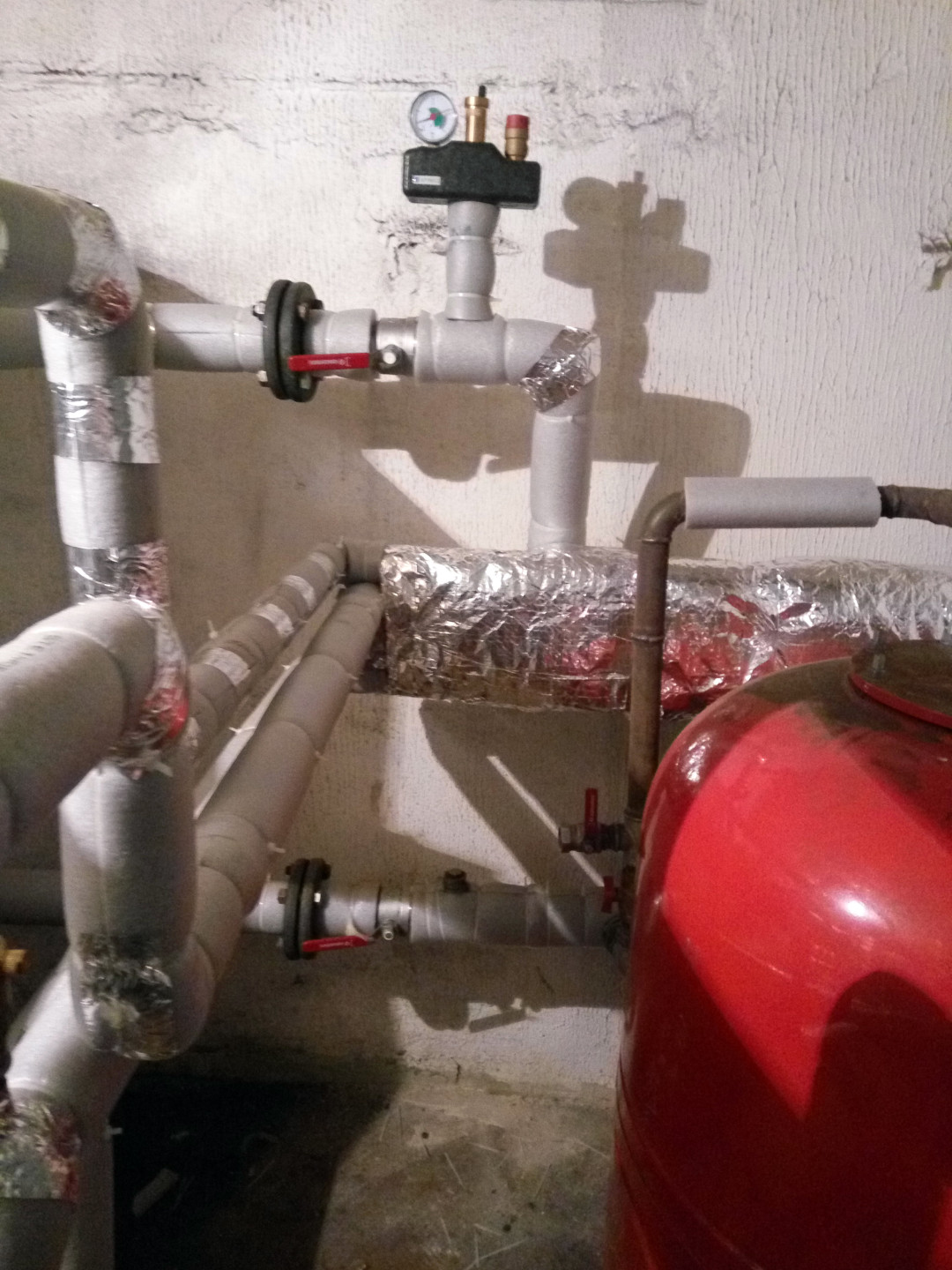

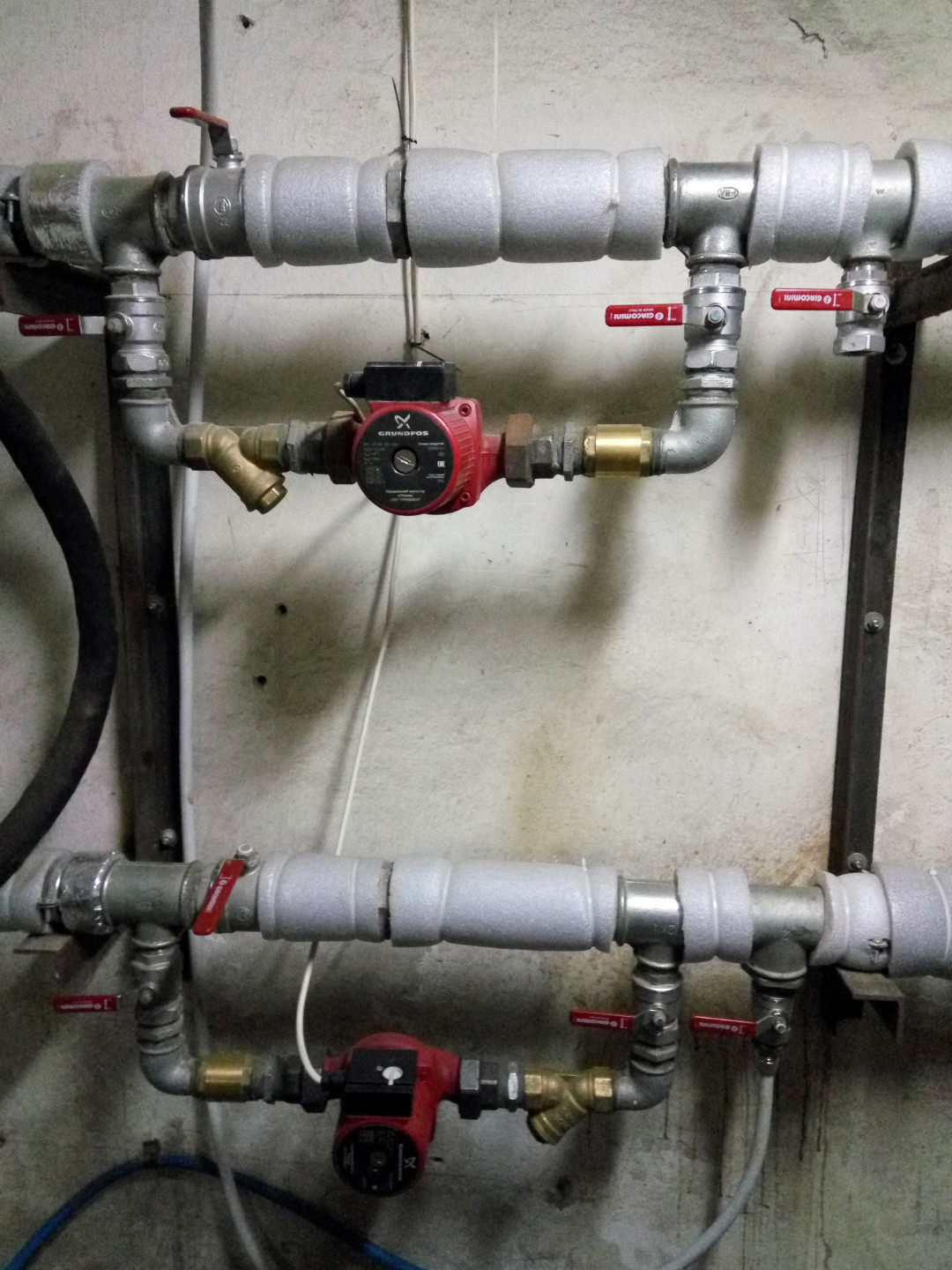

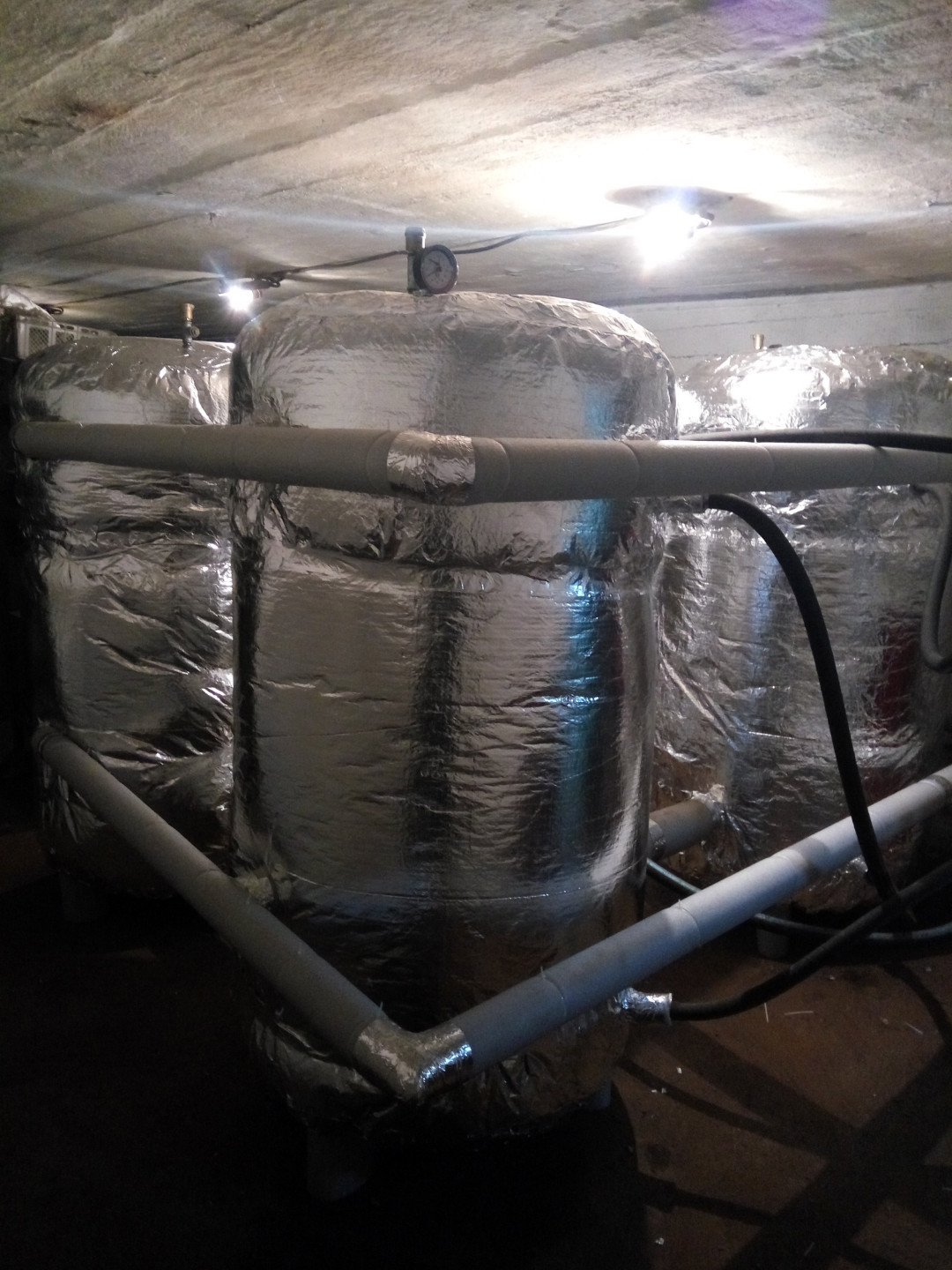

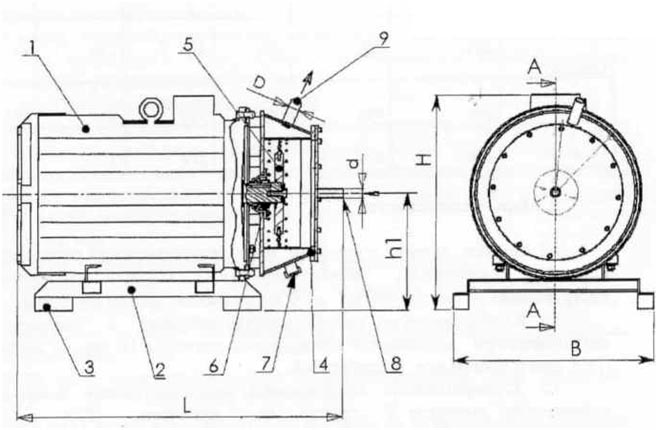

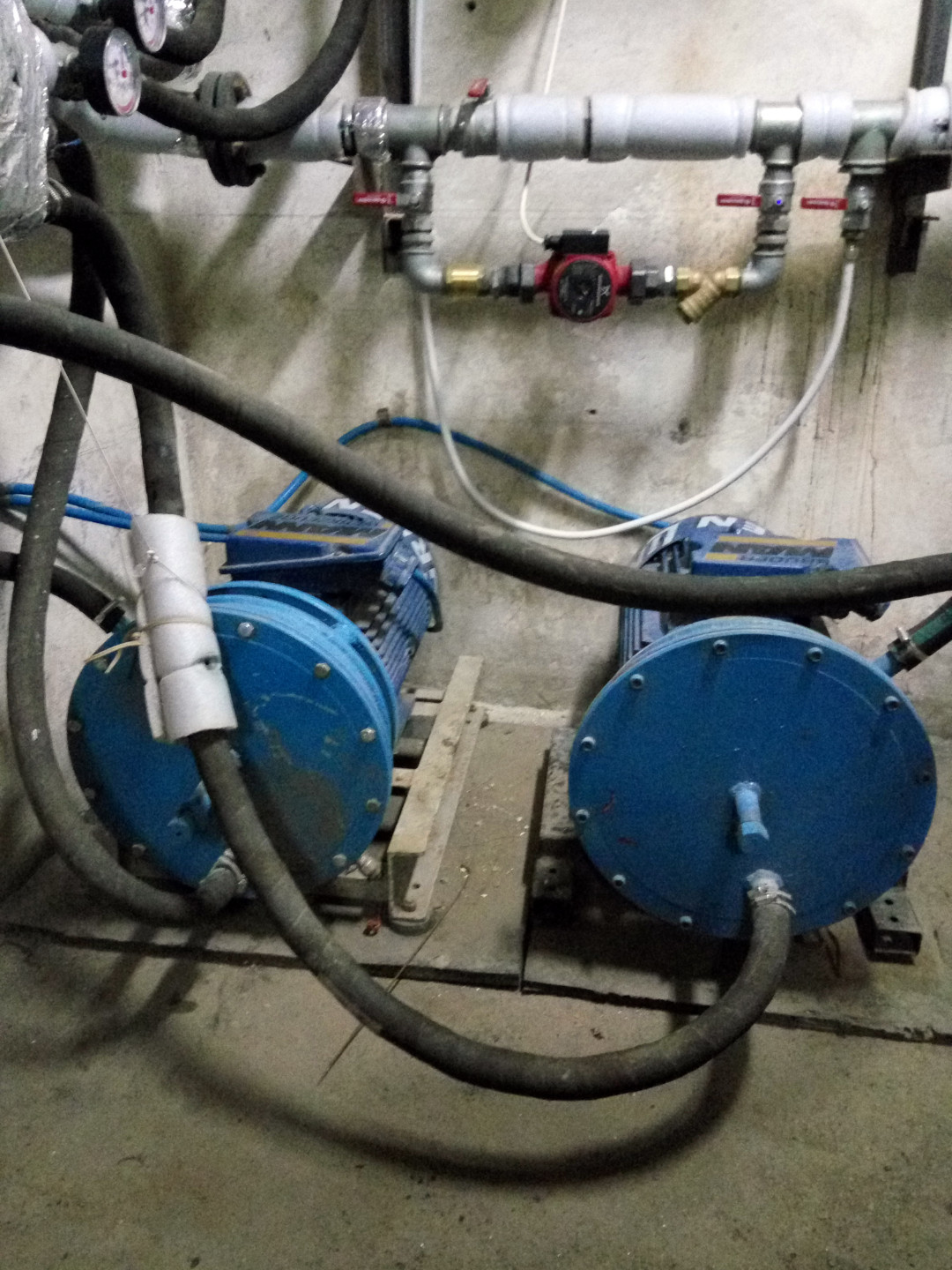

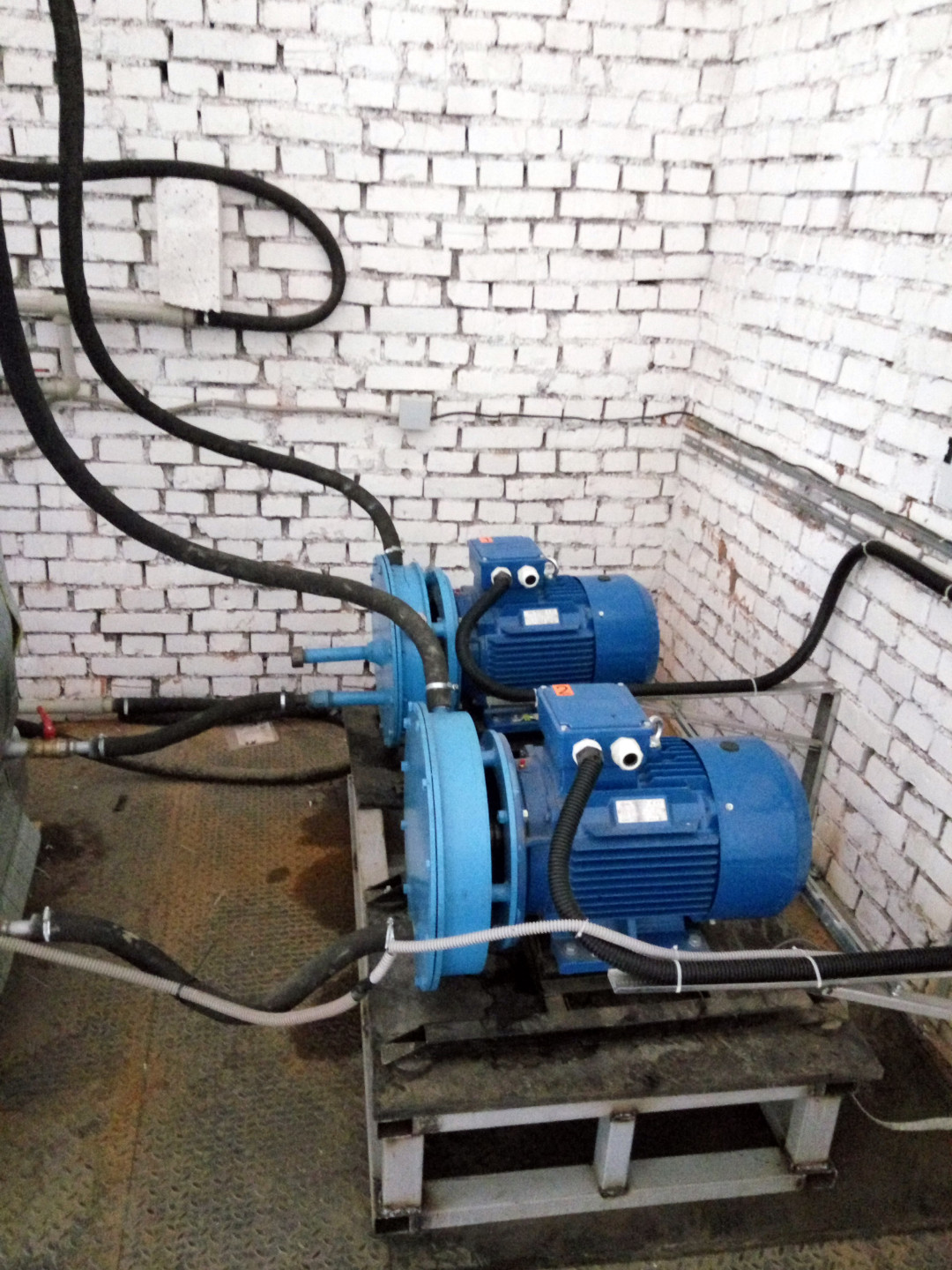

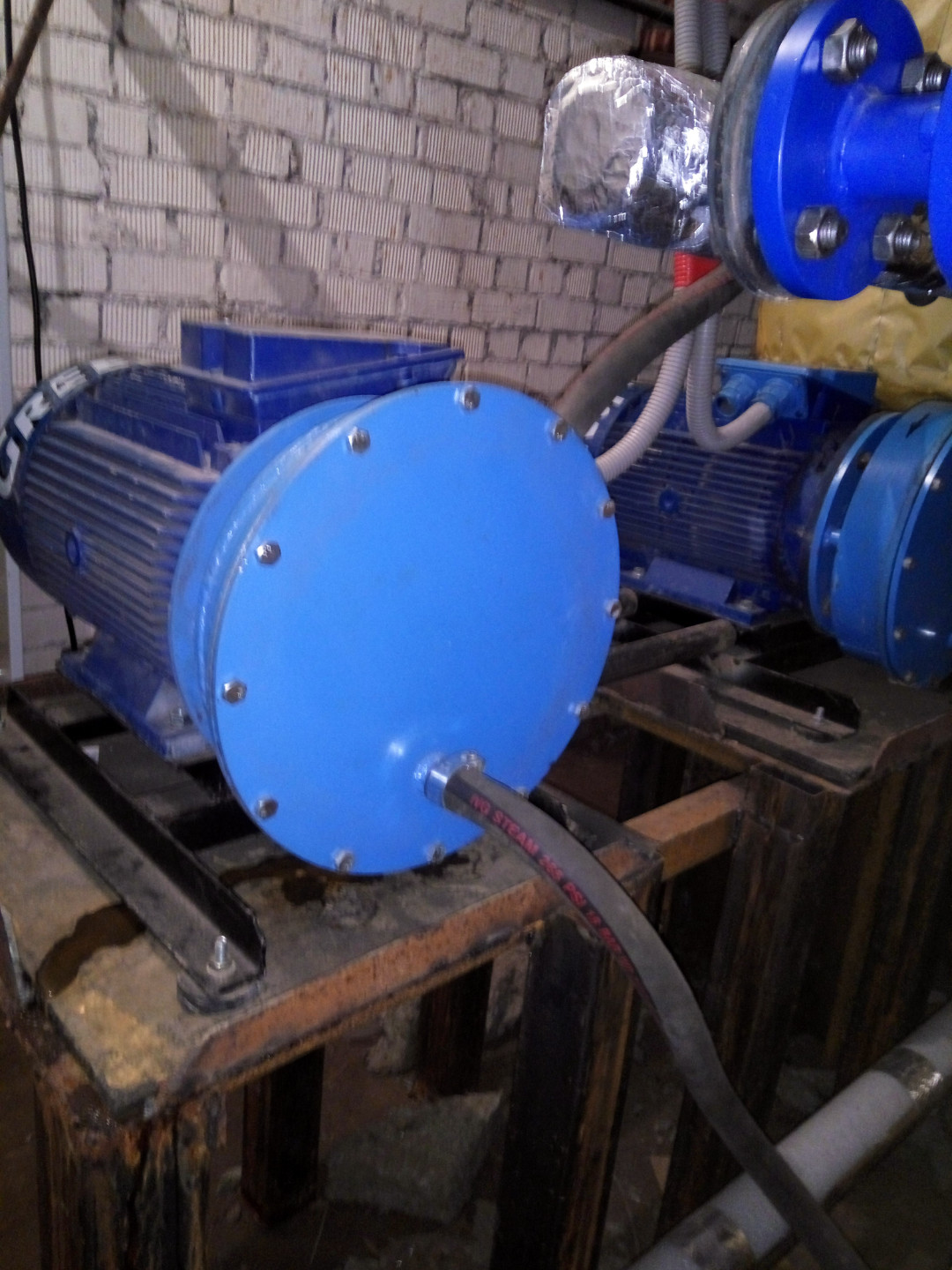

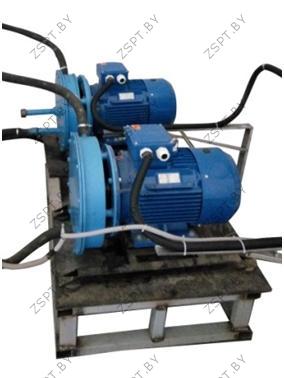

Теплогенератор состоит из корпуса, который закреплён на фланце электродвигателя (1). В корпусе (4) на валу электродвигателя установлен ротор. Корпус также имеет входное и выходное отверстия для соединения с нагреваемым объемом жидкости. При включении электродвигателя нагреваемая жидкость всасывается через входное отверстие (8) корпуса, проходит через активатор (5), нагревается и подается в выходное отверстие (9). При этом механическая энергия ротора электродвигателя преобразуется в тепловую энергию и энергию напора нагреваемой жидкости.
